ZKYQ 液晶顯示真空抑制器
一、產品概述
ZKYQ液晶顯示真空抑制器主要是用在市政自來水管網二次加壓供水設備上，來抑制供水系統內產生負壓，保持自來水管網壓力平衡，配備有液晶顯示功能，更直觀的觀察設備的運行狀態和壓力檢測，有多種規格來滿足客戶的需求。
產品優點
-
◆3.2寸液晶顯示，運行狀態直觀。 <img alt="" src="/UploadFiles/配圖.jpg" data-cke-saved-src="/UploadFiles/配圖.jpg" right;"="">
-
◆結構設計合理，外觀美觀新穎。
-
◆采用不銹鋼SUS304材質。
-
◆表面亞光處理，局部亮光處理。
-
◆采用雙級保護功能，故障率低。
-
◆使用壽命長，維修率低。
-
◆體積小安裝方便。
-
◆適用不同水質的要求。
工作參數
-
▲單臺處理水量: 10～600 m3/h
-
▲上限工作壓力： 0.1～1.6 Mpa
-
▲上限介質溫度： 95℃
-
▲材質：SUS304
-
▲保護功能：雙級控制保護
-
▲表面處理：噴砂亞光局部亮光
-
▲顯示：彩色3.2寸液晶屏，內分辯率：320*240
-
▲工作電壓：DC9~24V(直流電壓)
-
▲工作方式：連續長期
-
▲工作環境：－10～55℃、≤90%RH
-
▲電源：220VAC（120V～250V）
-
▲通訊接口：RS485
-
▲通訊協議：modbus
對接參數
接線座的接線分別如下：
接電源和PLC控制器的通訊口
序號 |
線路板標號
|
功能
|
線顏色
|
|
1
|
Vin-
|
接直流電24V的負極
|
黑色
|
|
2
|
Vin+
|
接直流電24V的正極
|
紅線
|
|
3
|
A
|
接PLC控制器RS485的A端子
|
藍線
|
|
4
|
B
|
接PLC控制器RS485的B端子
|
黃線
|
序號 |
線路板標號
|
功能
|
線顏色
|
|

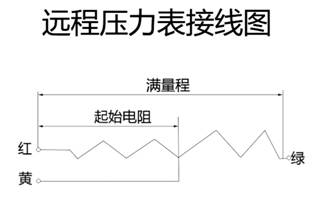

5
|
R+
|
接電阻壓力表電阻遠端
|
綠色
|
|
6
|
Rout+
|
接電阻壓力表電阻輸出端
|
黃線
|
|
7
|
R-
|
接電阻壓力表電阻近端
|
紅線
|
|
8
|
地
|
接設備外殼或地線
|
黑線
|
尺寸圖
